溫度儀表

帶溫度變送器防爆熱電偶(阻)

2021/05/18 08:19:14

帶溫度變送器防爆熱電偶(阻)通常和顯示儀表、記錄儀表、電子計算機等配套使用,輸出4~20mA。直接測量生產現場存在碳氯化合物等爆炸物的-200℃~1300℃范圍內液體、蒸汽和氣體介質以及固體...


聯系浦卓

應用

帶溫度變送器防爆熱電偶(阻)通常和顯示儀表、記錄儀表、電子計算機等配套使用,輸出4~20mA。直接測量生產現場存在碳氯化合物等爆炸物的-200℃~1300℃范圍內液體、蒸汽和氣體介質以及固體表面溫度。


特點:

1.二線制輸出4~20mA,抗干擾能力強;
2.節省補償導線及安裝溫度變送器費用;
3.安全;
4.冷端溫度自動補償,非線性校正電路;


工作原理:

防爆熱電偶(阻)利用間隙隔爆原理,當腔內發生爆炸時,能通過接合面間隙熄火和冷卻,使爆炸后的火焰和溫度傳不到腔外,從而進行防爆。
熱電偶產生的熱電勢熱電阻經過溫度變送器的電橋產生不平衡信號,經放大后轉換成為4~20mA的直流電信號給工作儀表,工作儀表便顯示出所對應的溫度值。

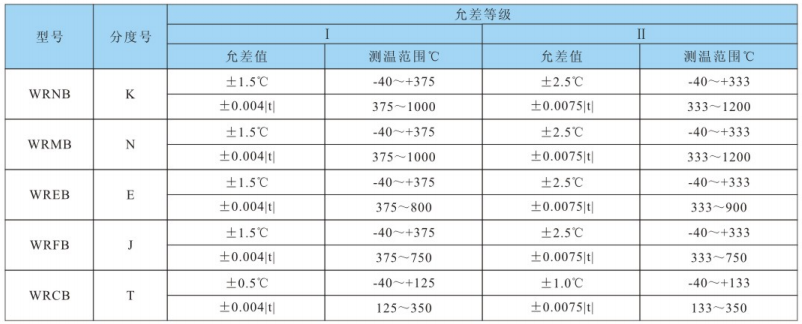

熱電偶

熱電偶

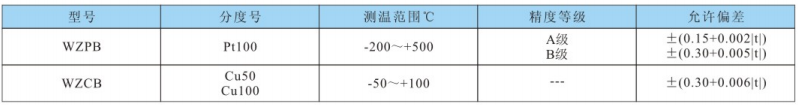

熱電阻:
熱電阻

輸出信號:4~20mA,負載電阻250﹔傳輸導線電阻100 ;
輸出方法:二線制
精度等級:溫度變送器精度等級:0.1;0.2;0.5
                  顯示器精度等級:
                  模擬指示式2.5級
                  數字顯示式1 .0級
供電電源:24V.DC士10%
防護等級:IP65
防爆等級:隔爆型:dII BT4,d II CT5,d II CT6
                  本質安全型:ia II CT6
絕緣電阻:儀表輸出接線端子與外殼之間的絕緣電阻應不小于50M Q;
熱響應時間:當溫度出現階躍變化時,儀表的電流輸出信號變化到相當于該階躍變化的50%所需的時間,通常以t 0.5表示當溫度變送器的階躍響應穩定時間不超出熱電偶(阻)熱響應時穩定時間t 0.5的五分之一時,則用熱電偶(阻)熱響應時間作為儀表的熱響應時間;
                     當溫度變送器的階躍響應穩定時間不超出熱電偶(阻)熱響應穩定時間 t 0.5二分之一時,則用溫度變送器熱響應時間作為儀表的熱響應時間;
基本誤差:儀表的基本誤差應不超過有熱電偶(阻)和溫度變送器基本誤差的合成誤差。

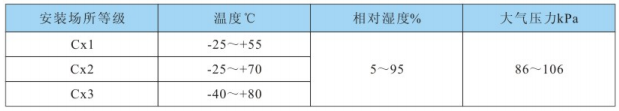

工作環境
              工作環境

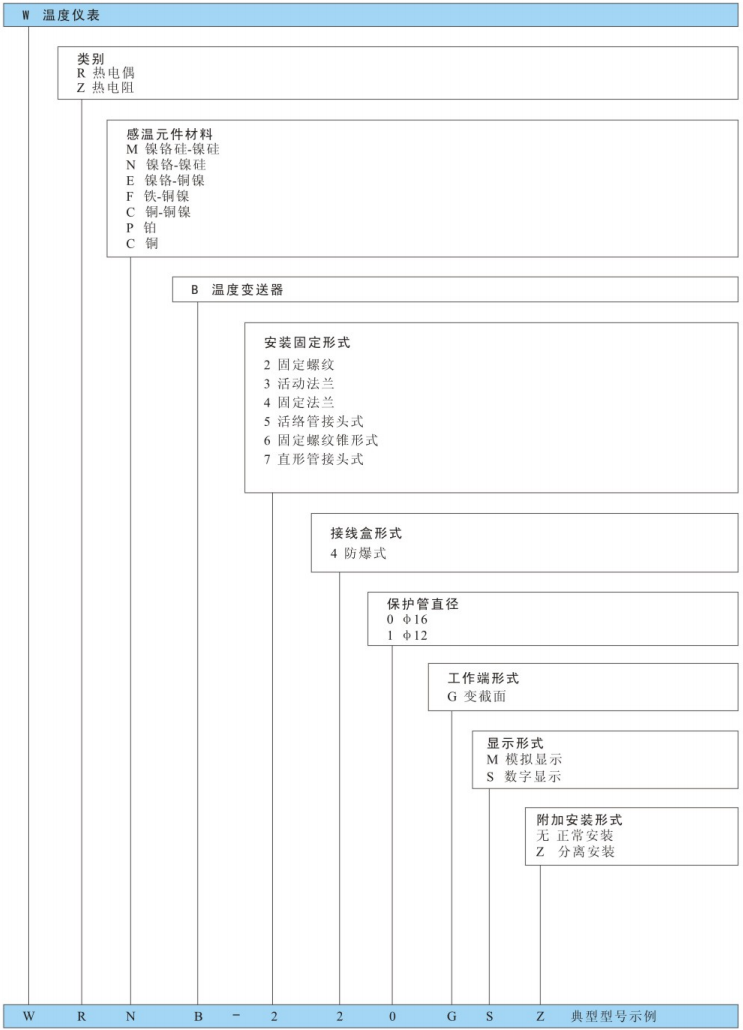

型號命名方法:
型號命名方法
